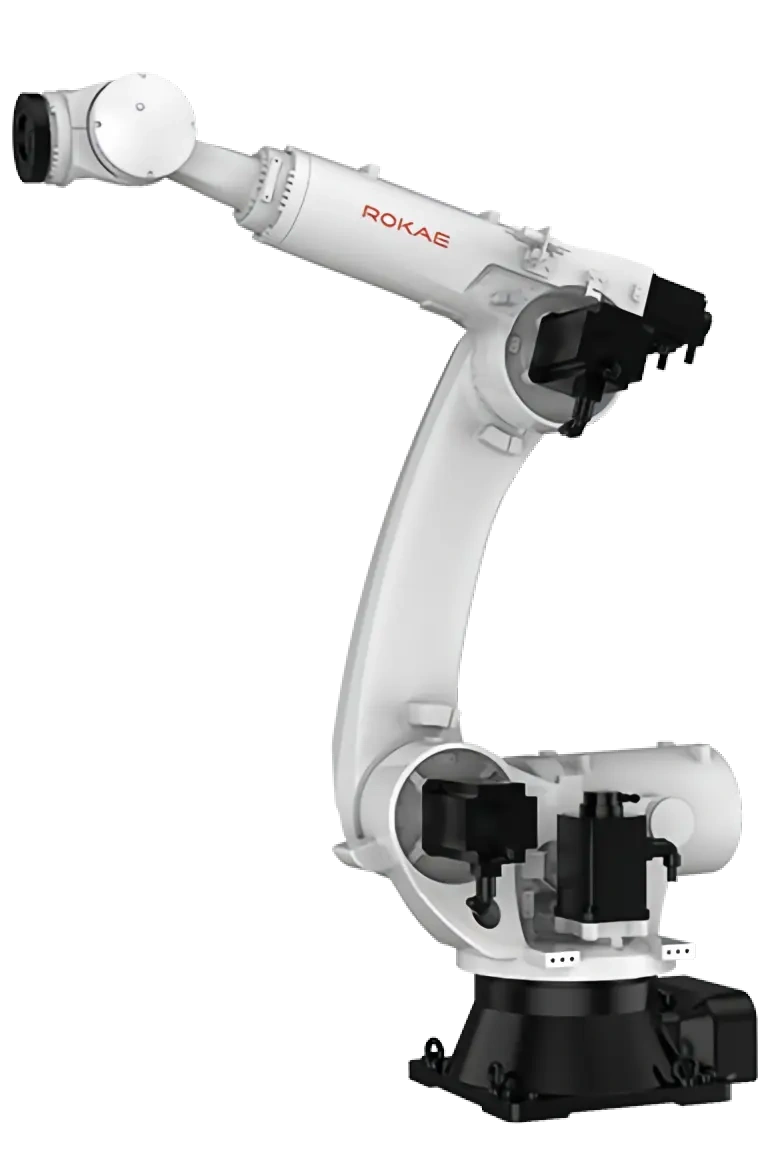

珞石工业机器人-NB220系列
ROKAE NB220工业机器人机械臂珞石机器人
珞石NB220系列工业机器人是面向大负载、大臂展应用场景而设计的多关节工业机器人产品。该系列包含NB220-150/3.2、NB220-170/2.7、NB220-220/2.7及NB220R-150/3.1等多个型号，具备220kg级负载与3200mm级臂展的作业能力，整机防护等级达IP65，可满足汽车零部件、3C电子、新能源、金属加工等领域的复杂自动化作业需求。
0 0 0
更新于 2026-08-05 18:39
↑
声明：文档由AI生成，仅作参考，最终功能、参数及价格以官方为准。
产品概述
珞石NB220系列工业机器人是面向大负载、大臂展应用场景而设计的多关节工业机器人产品。该系列包含NB220-150/3.2、NB220-170/2.7、NB220-220/2.7及NB220R-150/3.1等多个型号，具备220kg级负载与3200mm级臂展的作业能力，整机防护等级达IP65，可满足汽车零部件、3C电子、新能源、金属加工等领域的复杂自动化作业需求。
产品报价
官方暂未公布定价
产品规格
该系列产品具体技术规格与运动参数如下：
| 参数类别 | NB220-150/3.2 | NB220-170/2.7 | NB220-220/2.7 | NB220R-150/3.1 |
|---|---|---|---|---|
| 手腕负载 | 150 kg | 170 kg | 220 kg | 150 kg |
| 本体质量 | 约1488 kg | 约1445 kg | 约1445 kg | 约1672 kg |
| 工作半径 | 3201 mm | 2705 mm | 2705 mm | 3100 mm |
| 自由度 | 6 | 6 | 6 | 6 |
| IP防护等级 | IP65(手腕IP67) | IP65(手腕IP67) | IP65(手腕IP67) | IP65(手腕IP67) |
| 驱动方式 | 交流伺服驱动 | 交流伺服驱动 | 交流伺服驱动 | 交流伺服驱动 |
| 重复定位精度 | ±0.08 mm | ±0.07 mm | ±0.07 mm | ±0.08 mm |
| 作业温度 | 0℃~+45℃ | 0℃~+45℃ | 0℃~+45℃ | 0℃~+45℃ |
| 储藏温度 | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ |
| 安装方式 | 地面 | 地面 | 地面 | 地面 |
| 集成气源 | 2-Φ12, 8bar | 2-Φ12, 8bar | 2-Φ12, 8bar | 2-Φ12, 8bar |
| 集成信号源 | 24路(30V, 0.5A) | 24路(30V, 0.5A) | 24路(30V, 0.5A) | 24路(30V, 0.5A) |
| 轴1工作范围 | -185°~+185° | -185°~+185° | -185°~+185° | -185°~+185° |
| 轴1最大速度 | 130°/s | 130°/s | 120°/s | 130°/s |
| 轴2工作范围 | -65°~+85° | -65°~+85° | -65°~+85° | -30°~+170° |
| 轴2最大速度 | 115°/s | 115°/s | 110°/s | 110°/s |
| 轴3工作范围 | -185°~+80° | -185°~+80° | -185°~+80° | -205°~+80° |
| 轴3最大速度 | 120°/s | 120°/s | 110°/s | 120°/s |
| 轴4工作范围 | -200°~+200° | -200°~+200° | -200°~+200° | -200°~+200° |
| 轴4最大速度 | 180°/s | 180°/s | 150°/s | 180°/s |
| 轴5工作范围 | -130°~+130° | -130°~+130° | -130°~+130° | -130°~+130° |
| 轴5最大速度 | 180°/s | 180°/s | 150°/s | 180°/s |
| 轴6工作范围 | -360°~+360° | -360°~+360° | -360°~+360° | -360°~+360° |
| 轴6最大速度 | 260°/s | 260°/s | 220°/s | 260°/s |
产品特色
- 大负载作业能力：同等工作工况下，最大负载可达220kg，满足大质量工件的搬运与作业需求。
- 该系列不同型号提供150kg、170kg、220kg三档负载配置。
- 紧凑自重设计，各型号本体质量控制在1445kg至1672kg区间。
- 长臂展作业范围：最大臂展可达3200mm，有效覆盖大幅宽作业区域。
- 各型号工作半径分布于2705mm至3201mm之间。
- 适配大空间场景下的自动上下料、搬运与装配任务。
- 高可靠性防护：整机防护等级IP65，手腕部分防护等级达到IP67。
- 有效应对粉尘、水溅等恶劣环境。
- 作业温度范围为0℃
+45℃，储藏温度为-10℃+55℃。
- 高重复定位精度：重复定位精度可达±0.07mm，保障精密作业的稳定性。
- 全轴灵活运动：6自由度关节设计，配合宽泛的关节运动范围，应对多姿态复杂作业。
- 集成24路(30V, 0.5A)信号源及8bar集成气源，便于扩展末端执行器。
应用场景
- 汽车及零部件制造：应用于汽车零部件智能点焊、发动机自动化生产线、储能模组pack自动装配等环节。
- 3C电子与家电：适用于智能家电工厂注塑车间自动化产线、家电“黑灯工厂”生产，以及3C电子产品的装配与搬运。
- 一般工业与金属加工：涵盖机床上下料、隧道管片智能化生产、隧道水泥管片模具打磨、打磨应用自动化集成。
- 新能源行业：针对新能源锂电池搬运与储能设备制造提供大负载自动化解决方案。
