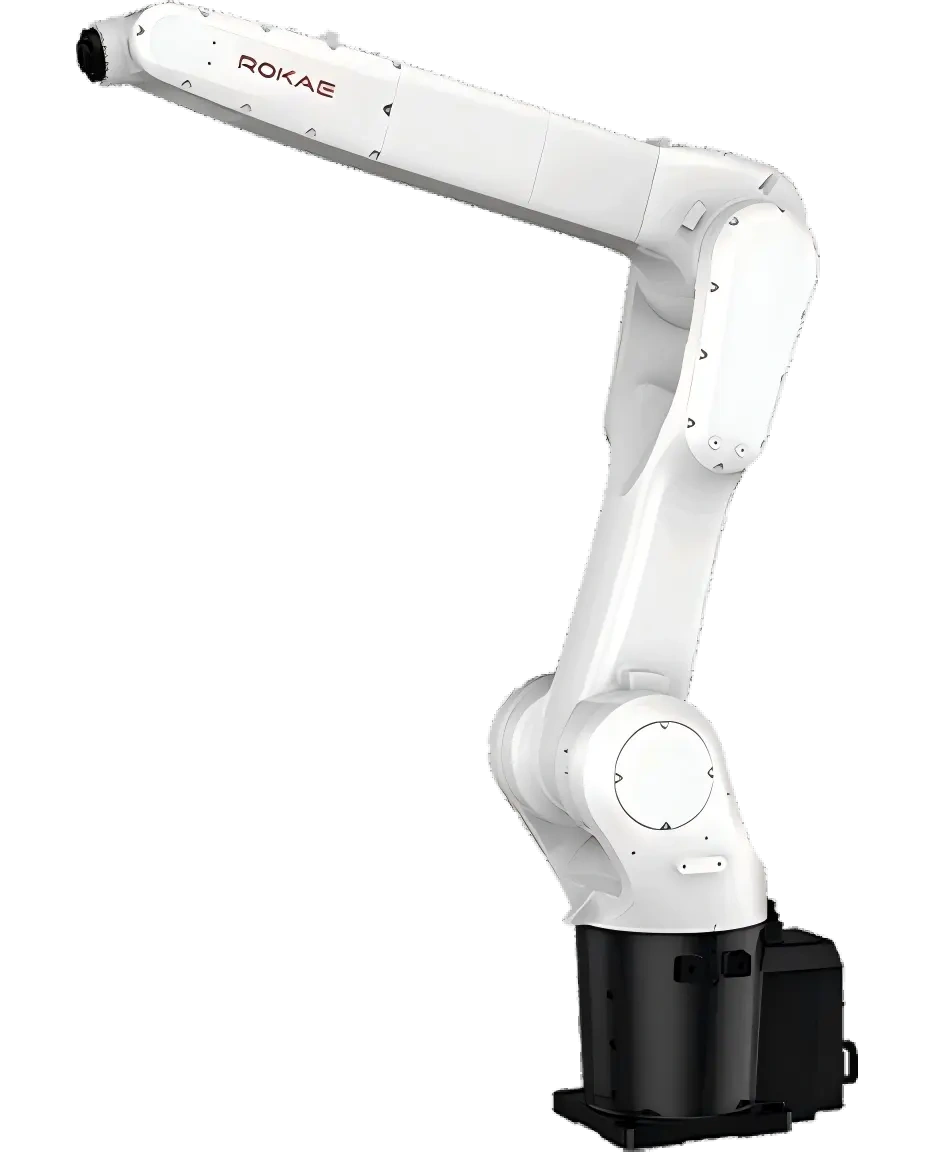

珞石工业机器人-NB12系列
ROKAE NB12工业机器人珞石机器人机械臂
珞石工业机器人-NB12系列是珞石（ROKAE）面向细分行业需求推出的多轴工业机器人产品系列。该系列涵盖3轴、4轴及6轴多种构型，采用全铝机身与紧凑化内部走线设计，标配IP67高防护等级，提供10kg至25kg不同负载与多种臂展规格选择，适用于精密装配、搬运、打磨、上下料等多样化工业场景。
0 0 1
更新于 2026-08-05 13:48
↑
声明：文档由AI生成，仅作参考，最终功能、参数及价格以官方为准。
产品概述
珞石工业机器人-NB12系列是珞石（ROKAE）面向细分行业需求推出的多轴工业机器人产品系列。该系列涵盖3轴、4轴及6轴多种构型，采用全铝机身与紧凑化内部走线设计，标配IP67高防护等级，提供10kg至25kg不同负载与多种臂展规格选择，适用于精密装配、搬运、打磨、上下料等多样化工业场景。
产品报价
官方暂未公布定价
产品规格
| 参数类别 | NB12-10/1.6 | NB12-12/1.4 | NB12-16/1.1 | NB12-15/1.4 | NB12-20/1.2 | NB12-16/0.95-3 | NB12-16/0.95-4 | NB12-25/0.95-4 |
|---|---|---|---|---|---|---|---|---|
| 手腕负载 | 10 kg | 12 kg | 16 kg | 15 kg | 20 kg | 16 kg | 16 kg | 25 kg |
| 本体质量 | 约117 kg | 约115 kg | 约112 kg | 约115 kg | 约125 kg | 约67 kg | 约69 kg | 约69 kg |
| 工作半径 | 1602 mm | 1442 mm | 1102 mm | 1442 mm | 1197 mm | 953 mm | 953 mm | 953 mm |
| 自由度 | 6 | 6 | 6 | 6 | 6 | 3 | 4 | 4 |
| IP防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
| 驱动方式 | 交流伺服驱动 | 交流伺服驱动 | 交流伺服驱动 | 交流伺服驱动 | 交流伺服驱动 | 交流伺服驱动 | 交流伺服驱动 | 交流伺服驱动 |
| 重复定位精度 | ±0.03 mm | ±0.03 mm | ±0.03 mm | ±0.03 mm | ±0.03 mm | ±0.03 mm | ±0.03 mm | ±0.03 mm |
| 作业温度 | 0℃~+45℃ | 0℃~+45℃ | 0℃~+45℃ | 0℃~+45℃ | 0℃~+45℃ | 0℃~+45℃ | 0℃~+45℃ | 0℃~+45℃ |
| 储藏温度 | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ |
| 噪音水平 | ≤80 dB(A) | ≤80 dB(A) | ≤80 dB(A) | ≤80 dB(A) | ≤80 dB(A) | ≤80 dB(A) | ≤80 dB(A) | ≤80 dB(A) |
| 集成气源 | 1Φ8+2Φ6, 8bar | 1Φ8+2Φ6, 8bar | 1Φ8+2Φ6, 8bar | 1Φ8+2Φ6, 8bar | 1Φ8+2Φ6, 8bar | 1Φ8+2Φ6, 8bar | 1Φ8+2Φ6, 8bar | 1Φ8+2Φ6, 8bar |
| 集成信号源 | 24路(30V, 0.5A) | 24路(30V, 0.5A) | 24路(30V, 0.5A) | 24路(30V, 0.5A) | 24路(30V, 0.5A) | 12路(30V, 0.5A) | 12路(30V, 0.5A) | 12路(30V, 0.5A) |
| 安装方式 | 地面，悬挂 | 地面，悬挂 | 地面，悬挂 | 地面，悬挂 | 地面，悬挂 | 地面，悬挂 | 地面，悬挂 | 地面，悬挂 |
| 轴1工作范围 | -170°~+170° | -170°~+170° | -170°~+170° | -170°~+170° | -170°~+170° | +110°~-125° | +110°~-125° | +100°~-125° |
| 轴1最大速度 | 245°/s | 245°/s | 245°/s | 245°/s | 245°/s | 245°/s | 245°/s | 245°/s |
| 轴2工作范围 | -105°~+145° | -105°~+145° | -105°~+145° | -105°~+145° | -105°~+145° | +70°~-210° | +70°~-210° | +70°~-210° |
| 轴2最大速度 | 245°/s | 245°/s | 245°/s | 245°/s | 245°/s | 290°/s | 290°/s | 290°/s |
| 轴3工作范围 | -210°~+70° | -210°~+70° | -210°~+70° | -210°~+70° | -210°~+65° | +135°~-135° | +135°~-135° | +135°~-135° |
| 轴3最大速度 | 290°/s | 290°/s | 290°/s | 290°/s | 290°/s | 450°/s | 450°/s | 450°/s |
| 轴4工作范围 | -200°~+200° | -200°~+200° | -200°~+200° | -270°~+270° | -180°~+180° | — | +360°~-360° | +360°~-360° |
| 轴4最大速度 | 435°/s | 435°/s | 435°/s | 270°/s | 490°/s | — | 705°/s | 705°/s |
| 轴5工作范围 | -135°~+135° | -135°~+135° | -135°~+135° | -135°~+135° | -135°~+135° | — | — | — |
| 轴5最大速度 | 450°/s | 450°/s | 450°/s | 360°/s | 450°/s | — | — | — |
| 轴6工作范围 | -360°~+360° | -360°~+360° | -360°~+360° | -360°~+360° | -360°~+360° | — | — | — |
| 轴6最大速度 | 705°/s | 705°/s | 705°/s | 705°/s | 705°/s | — | — | — |
产品特色
- 全铝机身，轻量化设计：整机采用全铝机身材料，优化负载与自重比，提升运动灵活性与能耗表现。
- 相较同级别产品，整机质量有效降低约20%。
- 高精高速，作业高效：配备高性能交流伺服驱动系统，具备业界一流的运动速度与稳定性。
- 整体作业速度提高20%，配合±0.03mm的高重复定位精度，能够精准应对装配、打磨等高精度作业场景。
- 出色的动态响应能力有效缩短生产节拍，最大化产线效率。
- 结构紧凑，部署简洁：采用全封闭手臂内部走线与内置电机、电缆设计，外部结构紧凑，降低外部干涉风险。
- 有效节省占用空间，能够在狭窄空间内灵活部署。
- 可支持地面、悬挂等多种安装方式，提升应用柔性与产线布局自由度。
- 高防护等级，恶劣工况适用：整机具备IP67高防护等级，在恶劣工业环境中仍可应对自如。
- 具备良好的防尘与防水能力，保障设备在涉水、油污、粉尘等恶劣场景下的长期可靠运行。
应用场景
- 汽车零部件：涉及造型线放冒口、装配、机床上下料等环节。
- 3C电子：涵盖PCB板搬运、内层PCB板搬运、精密装配、超快节拍智能分拣等。
- 一般工业：包括大尺寸物料高节拍搬运、不同材质工件打磨抛光、打磨去毛刺等。
- 新能源：适用于电池片插片、光伏组件自动化生产环节。
- 金属加工：适配各类零件的表面打磨与去毛刺处理。
